工艺:
1、施工工艺流程
混凝土基层→界面层酸洗→跑道底层→跑道中层→跑道面层→界线涂层→完工养护
2、工艺要点
2.1、施工准备
(1)基面层:跑道砼地面必须清扫干净、打磨平整、吸尘后进行清洗干净。
(2)界面层酸洗:先用清水湿润地面,再用浓度5-8%左右的稀盐酸对地面进行一次酸洗,然后用清水冲洗干净,晾晒至足够干后方可进行丙烯酸面层工序的施工,界面层酸洗对面层最终是否起泡、脱层起关键作用。
(3)跑道底层:(2-3遍):厚度约为0.8-1mm
(3.1)材料:丙烯酸专用跑道底料、石英砂(60-80目)、水泥、108胶水、水。
(3.2)配比:丙烯酸跑道专用底料:石英砂(60-80目):水泥:108胶水:水=1㎏:3.6㎏:0.07㎏:0.18:适量水(约0.2-0.5㎏)。
(3.3)施工:将各种按比例调配混合,用电动搅拌机搅拌均匀,倒入施工现场,用专用工具将浆液均匀涂刮在水泥地面上,干固12小时;干固后用自来水试水平,积水处作上标记,凸处用手提式打磨机打磨平整,凹处再调配混合料补平,使跑道地面达到标准要求:直尺测量3m内地面高差不超过3mm。
(3.4)注意:待每层干固后,凸处用手提式打磨机打磨平整,凹处再调配混合料补平,用铲刀铲掉突起的砂粒,用专用吹风筒吹浮尘干净后,再进行下一道工序。
(4)跑道中层(2遍):厚度约为0.8-1mm
(4.1)材料:丙烯酸跑道专用面料、石英砂(80-100目)、水。
(4.2)配比:丙烯酸跑道专用面料:石英砂(80-100目):水=1㎏:2㎏:适量水(水量约为面料量的0.5-1倍)。
(4.3)施工:将各种按比例调配混合,用电动搅拌机搅拌均匀,倒入施工现场,用丙烯酸专用刮耙分两遍将混合浆液均匀刮于底层面。
(4.4)注意:待每层着色涂层约12小时干固后,用铲刀铲掉突起的砂粒,用专用吹风筒吹浮尘干净后,再进行下一道工序。

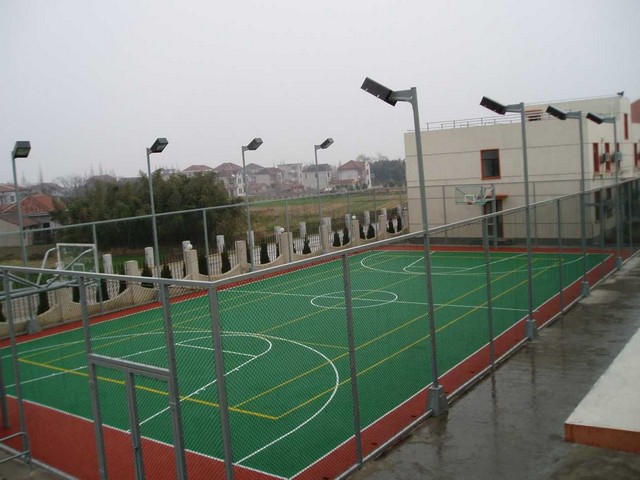

合作市透气型塑胶跑道

(5)跑道面层(2层)
(5.1)材料:彩色丙烯酸跑道专用面料、水。
(5.2)配比:丙烯酸跑道专用面料:水=1:0.8-0.9适量(不能超过1:1的比例)。
(5.3)施工:用电动搅拌机搅拌均匀,倒入施工现场,用专用工具半浆液均匀涂刮在水泥地面上。
(5.4)注意:颜色分布都要均匀,待第一层着色涂层约12小时干固后,再进行第二道工序。
(6)界线涂层(划线2遍)
(6.1)材料:用丙烯酸白色聚氨酯画线漆画白色标准运动场界线。材料特点:耐磨,不变色,附着力强。
(6.2)施工:用鉴定过的钢尺,经纬仪放设点位线,各点位数据参照体育工艺的要求,内控相对误差为±0—±1/10000。
(6.3)底料配比:丙烯酸白色聚氨酯50㎏/包,水泥2-3 包(50㎏/包),108胶水5桶(20㎏/桶)(可加可不加)。充分搅拌后用橡胶刮耙涂刮,用丙烯酸白色涂料画白色标准运动场界线两道,使得面层色彩鲜艳悦目,并且对气候和紫外线辐射具有很强的抵抗力,跑道面层更美观耐久。
(6.4)注意:涂刮颜色分布都要均匀,待第一层着色涂层约12小时干固后,再进行下第二道工序。
(7)完工保养:约24小时干透后,及时人工淋水养护,需保持7天以上才能投入使用。

一、准备工作
1、材料进场
2、施工工具与器械的准备
3、水电到位
二、基础处理
1、对不符合条件的地面进行打磨、修补
2、清扫场地
三、放线
用经纬仪、水平仪确定四条曲直分界线的交点,并用铁钉做好施工记号,再在运动场地的直断面放线,标线应以鲜艳色彩为宜,以曲直分界线为基准,放出内沿第一道施工线,然后由内向外依次放出各道施工线。
四、13mm厚透气式塑胶跑道面层施工工艺
基层清理→橡胶颗粒弹性底层→PU胶粒防滑层→画线
(1)黑色弹性橡胶颗粒弹性层(透气型底层厚度9-10mm)
材料:塑胶跑道材料是由单组分聚氨脂粘接剂+黑橡胶颗粒(14-16目)。
施工工艺
1、准备工作:
a) 检查设备:准备工具及检查包装的原料是否泄露。
b) 按原料批号作小试验,观察实地铺设情况。
c)按施工线及厚度要求钉PVC管条。
2、铺设:
a) 材料配比要求:各组份材料按规定要求混合
b) 搅拌:将各组份按比例加入专用机械中充分搅拌均匀后,由专用设备将料倒入摊铺区域内。
c) 用铝合金刮板将胶料刮平,并保证各部位厚度符合设计要求,在用铁板和专用实验剂将探
铺好的颗粒压密实。
d) 修边:用油灰刀将边部接缝接好,把胶面漂着的胶粒压下。
(2)胶粒防滑层(厚度3-4mm)
材料:甲组、乙组、催干剂、PU颗粒(或EPDM颗粒)等组成。
施工工艺
a. 材料配比要求:甲组:乙组:催干剂按规定要求混合.
b. 厚度要求:总厚度1-2mm,
c. 搅拌:将各组份按比例加入专用机械中充分搅拌均匀后,由专用设备将料倒入高压喷涂机
内,起动电动棒对准摊铺好的弹性橡胶颗粒面上来回的进行喷射,使其PU胶浆全部把黑色
底层全部盖住,
d.待喷涂好的PU胶浆干透后在进行第二次喷涂,第二次喷涂的方向与第一次成十字交叉型,以确
保第一次没有喷到的地方能全部的被PU胶浆覆盖住。
(3)、画线工艺如下:
1、 材料:弹性聚氨酯画线漆。材料特点:耐磨,不变色,附着力强。
2、 用鉴定过的钢尺,经纬仪放设点位线,各点位数据参照体育工艺的要求,内控相对误差为±0—±1/10000。
3、按点位线及色别喷漆。
4、标志线的喷划:胶面铺装完成后,全场清洁干净后,既可开始划线,其步聚如下:
a. 首先复检七个基本桩点,并对误差做调校确认后,按照国际田联的标准进行测量,画出各种标志线,以此为基准,用钢尺把分道线分好,用大头针定点,再用具有一定纫性的线将各点纵横相连。
b. 将线槽基准线与定位线对齐,将线漆调好后即可开始喷分道线,注意线槽底面一定要与道面紧密地贴合防止虚边。
c. 将各项目的起点、终点线等列表,并根据不同项目标志线颜色不同,做好标志,用经纬仪标定于各自的位置上,所有标志物标志完,检查无漏露,用经纬仪复核一遍确认后,用钢尺采用放射线丈量法再次检查确认后,再根据不同项目用不同颜色线漆涂上述各点位线。
d. 喷漆时,要反复检查喷线木盒的宽度是否符合田联的规定,如不符合应及时调整。
e. 喷漆操作人员应掌握好喷枪距离(离塑胶面)和角度,以使线条美观、色泽均匀。
4)、注意事项:
施工期间必须天气好,施工后4小时之内切忌有雨水,上午施工应待露水收干后进行。塑胶跑道场地应合理使用,避免长期荷重及机械冲击和摩擦,并隔离热源。施工中如遇雨天、停电等不能施工的特殊原因,应做好施工记录。施工中有指定专门的质量检查人员,随时发现问题随时处理,以保证工程施工的质量。
