透气型塑胶跑道做法

一、 工程做法描绘

400米环形塑胶跑道运动场。运动场内突沿半径为36米，共8条跑道，环形跑道内设置100m×65m天然草足球场，南北半圆内设置铅球区、跳远区、标枪区、铁饼链球区、三级跳远区、跳高区、泵房、水池等配套设施。具体做法如下：

1．跑道做法：挖土方、平坦夯实—300mm厚碎石垫层—150mm厚，6％水泥石粉安稳层—50mm厚，粗粒沥青砼层—40mm厚，细粒沥青砼层—30mm厚，13mm厚混合型塑胶跑道；

2．足球场：挖土方、平坦夯实—盲沟、喷淋—250mm厚，碎石垫层—50mm厚，将原土挖出过筛后铺150mm栽培兰引三号天然草；

3．器械区：挖土方、平坦夯实—200mm厚碎石垫层—100mm水泥砼层—20mm水泥砂浆抹面—25mm厚塑胶安全地垫。

4.篮球场铺地胶，做法：原水泥根底处理， 铺10mm厚6%水泥石粉安稳层，沥青油喷洒。40mm厚粗沥青混凝土层， 20mm厚细沥青混凝土层。 5mm厚纯PU塑胶面层.装置篮球场灯火。

二、技能要求

（一）、塑胶面层技能目标

1.耐久性

塑胶面层有必要在适当一段时间内保持它们的特性，在需求大修前至少维持8～10年，当然，面层的寿数与运用的程度和运用的水平有关。

2.有效性

要使在该面层上运动时的运动员感到舒适与安全，最基本的要求，要契合《世界田径协会联合会田径场所设施规范手册》中的相关规则。

3.测验：田径场在正式运作前有必要经过实验室的实验测验，其意图是坚信各种原资料彼此兼容性组合；坚信这种装置在大部分正常气候条件下能成功地装置；坚信外表具有满意的耐久性；坚信外表的特功能使田径运动员满意；坚信原资料的成分、组合、装置办法、长期运用不对环境形成污染。

4.外表平坦

在任何方位和方向上，每4米丈量间隔不能超越6毫米的崎岖，每1米丈量间隔不能超越3毫米的崎岖，而在不规则的一步丈量间隔内不能超越1毫米的崎岖。

5.外表厚度

5.1塑胶面层的外表，因为磨损和风化会变薄，所以在跑道竣工时，外表平均厚度应该至少到达12mm，肯定不答应呈现薄于10mm的当地，厚度在10mm和10.5mm之间的外表不能超越整个外表的5%，需求特别加厚区（撑竿跳高，标枪，三级跳远和跳高）不在上述规模之内，大型比赛时，外表的任何一处厚度都不得低于10mm。

5.2厚度的测验程序：用规范化探测器进行丈量，不管在跑道何处，测出外表厚度不行就要从外表中抽取一个小圆块（一般直径在10mm至25mm之间）进行厚度检测，不管小圆块从何处取出，都要立刻用液体的聚氨酯或去水硅酮橡胶进行批改。

6.缓冲功能

面层外表的缓冲功能与坚硬的根底资料（混凝土）比较，温度在10～40℃时，面层外表应在根底资料的35%～50%之间。假如丈量时温度超越这一规模，则依据规范外表正常的状态下绘制的力量—温度曲线，对测得的数据应该答应进行一些必要的批改。

缓冲功能（%）=（1-Fs/Fc）×100

这儿：Fs=在塑胶外表上的测验读数

Fc=在混凝土上测验的读数

7.笔直变形

在温度为10～40℃之间时，面层外表的笔直变形应该在0.6～1.8mm之间。在丈量时，假如跑道外表的温度超出这个规模，那么得到的成果可能是因为温度原因，能够参照规范的温度—笔直变形曲线进行必要的批改。因为在起跳区和助跑道的止境，一般外表较厚，所以所测得的数据可能会超出上述规模。

8.摩擦力

面层外表在湿润无气孔时，任何当地的摩擦系数不得低于0.5。留意这个数值适当于TRRL机器上的刻度读数47。

滑动摩擦系数按下面公式进行核算：

E=0.30×D/V

这儿：D=相应的摩擦阻力（牛顿米）

V=正常动力

9.拉伸功能

无孔的面层外表最低的拉伸力是0.5MPa，有孔的面层外表是0.4MPa，一切的塑胶外表在开裂处，最少拉伸性是40%。

10.色彩

当运用Merhuen色彩手册进行点评时，面层外表的色彩有必要共同，并肯与手册中某一特定的色彩共同，假如场所外表被规划成多种色彩，那么每一种色彩都有必要与手册中某一色彩共同。

办法：关于不同色彩的方位，在色彩手册中应有清晰的点评。假如场所的各个部分相同的色彩差异起来有困难，则应在手册中注明。关于方位的点评，在场所的图纸中记录下来的方位和丈量，也要点评。

11.排水

当水彻底淹没场所后，答应经过20分钟的排水要求没有一处面层外表残留水的深度超越面层的外表厚度。

12. 查验

场所没有气泡，裂缝，分层等现象。

办法：对塑胶外表进行彻底的查看，并在图纸上标出这些不完善处，拍成相片，用图示阐明这些测验陈述。

（二）、胶的技能目标

1.田径跑道依照《世界田径协会联合会田径场所设施规范手册》（2003）的要求和我国GB/T14833-93塑胶跑道规范施工及查验，一般规范400米塑胶田径场须满意省级中学生运动会田径比赛的要求。

2.工程质量须契合GB/T14833-93塑胶跑道的规范。

3.因为现在环保问题要求越来越严，因此在工程中运用的塑胶资料有必要运用环保资料，该资料有必要具有契合环境管理体系ISO14001对环境和人的健康无害的产品，且要有相应检测资质单位供给的检测陈述。

4.施工质量契合现行的《国家施工查验技能规范》和《建筑装置工程查验鉴定规范（GB/T14838-93）》，并经过体育场所设施缔造相关行政主管部门的查验。

5.塑胶跑道、田赛区塑胶斜度、厚度、平坦度、边际粘接、色泽、规范线、点位标志等项的技能目标有必要契合GB/T14838-93R的要求及规划要求。

6.塑胶跑道面层施工技能目标应契合世界规范和国内有关规范。

7.塑胶跑道面层施工应契合国家体育总局《400米比赛用田径跑道塑胶面层质量查验鉴定规范》中规则的规范要求，并经过体育设施缔造运用行政主管部门的检测查验。

8.塑胶跑道其各项物理机械功能目标彻底契合世界业余田径联合会规则的目标。塑胶跑道的资料质量契合国家技能监督局发布的GB/T14833-93《塑胶跑道》规则的规范要求。各项技能目标如下：

序号

测验项目

质量目标

1

拉伸强度 ，MPa

≥0.7

2

扯断伸长率，％

≥90%

3

回弹值，％

≥20%

4

硬度（邵氏A），度

45～60度

5

紧缩复原率，％

≥95%

6

阻燃性，级

一级

（三）、沥青根底的技能目标

1.面层沥青根底的规划准则：应依据运用要求及气候，水文，土质等自然条件，亲近结合当地实践经验，参照公路沥青面层进行归纳规划。

2.面层沥青根底的规划应当依照“三级公路的荷载运用条件，二级公路的沥青面层构造，高速一级公路的密实度和平坦度，塑胶面层的斜度和高程”的准则进行施行。

3.契合《田径场所设施规范手册》中的有关要求：田径场所面层沥青根底下面层最少不能少于150mm厚，这也就意味着在根底地下水位低，土质均匀，承载才能良好的条件下，跑道根底220mm～250mm厚就能够满意场所的缔造要求了。

4.契合《沥青路面路途结构规划攻略》1994年第4版中的准则和要求。

5.契合《公路沥青路面施工技能规范》JTJ032-94。

6.契合《沥青路面施工及查验规范》GB50092-96。

7.契合《公路沥青路面规划规范》JTJ014-97总则的要求。

（四）、沥青混凝土的技能目标

1．沥青混凝土层外表平坦度2米直尺检测差错不大于±4mm，标高差错不大于±3mm，实测合格率应到达85%以上。

2．沥青混凝土层各部位的纵横向倾斜斜度，跑道长度，弯道半径，各点位线的实践尺度，应与塑胶跑道面层的技能目标要求相共同。

3． 沥青混凝土层的密实度应到达95％以上，干容量到达2.35g/cm3以上。

4．沥青混凝土层外表外观应到达：外表整齐，粘结牢固，无碾压车轮印，无裂缝、油庖、油污。

5．沥青混凝土最大骨料粒径依据当地粒料状况,选用AC－10。

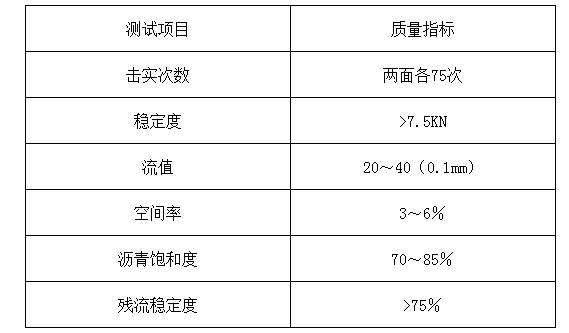

丁型沥青混凝土其热拌沥青混合料马歇尔实验技能目标：





6． 沥青混合料级配（圆孔筛）



7． 根底外表应确保无阻水现象。

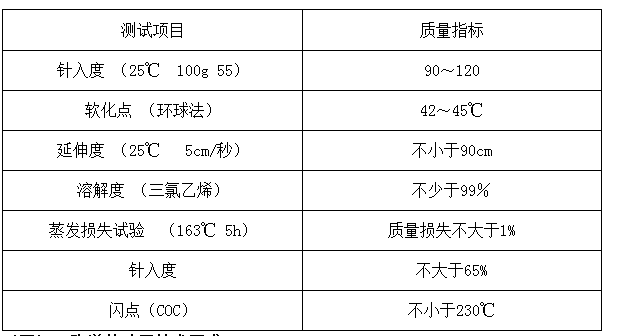

8．沥青查验规范：

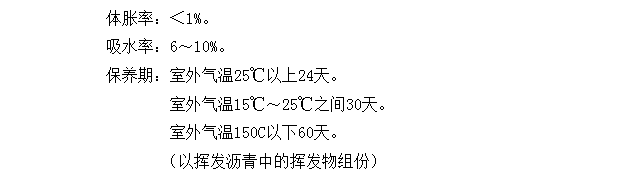

9．沥青混凝土热安稳系数：Kt=R20/R50≤3.5。



（以蒸发沥青中的蒸发物组份）

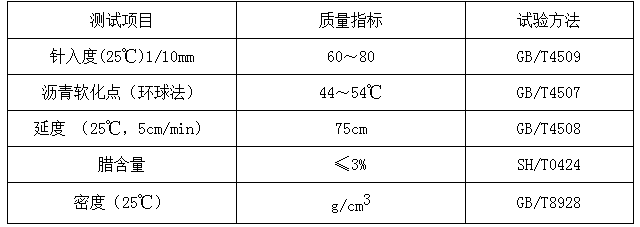

10．沥青原料：选用改性沥青，应契合中华人民共和国行业规范TJ-032-94《公路沥青路面施工技能规范》对高速或一级公路沥青的要求，其沥青物理功能目标要到达如下要求：




（五）、跑道根底层技能要求

跑道根底层的防裂要求较高，不能因气候、环境条件而形成沥青混凝土呈现裂缝，并影响到塑胶面层。沥青混凝土主要是为塑胶层供给一个平坦、坚实的垫层，并在沥青混凝土压实后而塑胶层铺筑前，避免雨水下渗到下面结构层，避免日后水气上升积聚在塑胶层与砂粒式沥青混凝土之间，导致塑胶层隆起、剥离。

塑胶跑道根底结构层施工应到达以下技能规范的要求:

1．《公路沥青路面施工技能规范》JTJ032-94；

2．《沥青路面施工及查验规范》GB 50092-96；

3．《建筑机械运用安全技能规范》JGJ33-86；

4．《施工现场临时用电安全技能规范》JGJ46-88；

5．国家颁布的有关施工查验规范、操作规程、规范图及质量查验鉴定规范。
